Nubosidad

Experimento digital

Experimento digital

Código ejemplo Descarga el código de arduino para implementar el sensor de nubosidad.

Descarga el código de arduino para implementar el sensor de nubosidad.

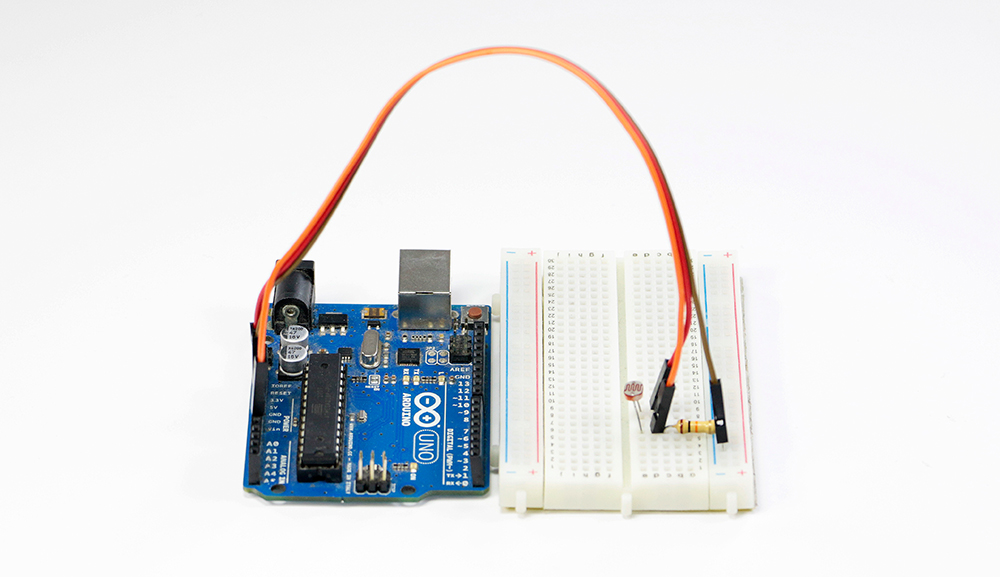

Sensor de nubosidad

Materiales:

  1. Protoboard
  2. Cuatro jumpers macho-macho
  3. Placa Arduino UNO
  4. Resistencia LDR
  5. Resistencia de 100 KOhms
  6. Computadora con el software de Arduino

Sensor de nubosidad

Materiales:

  1. Protoboard
  2. Cuatro jumpers macho-macho
  3. Placa Arduino UNO
  4. Resistencia LDR
  5. Resistencia de 100 KOhms
  6. Computadora con el software de Arduino

Instrucciones [+]

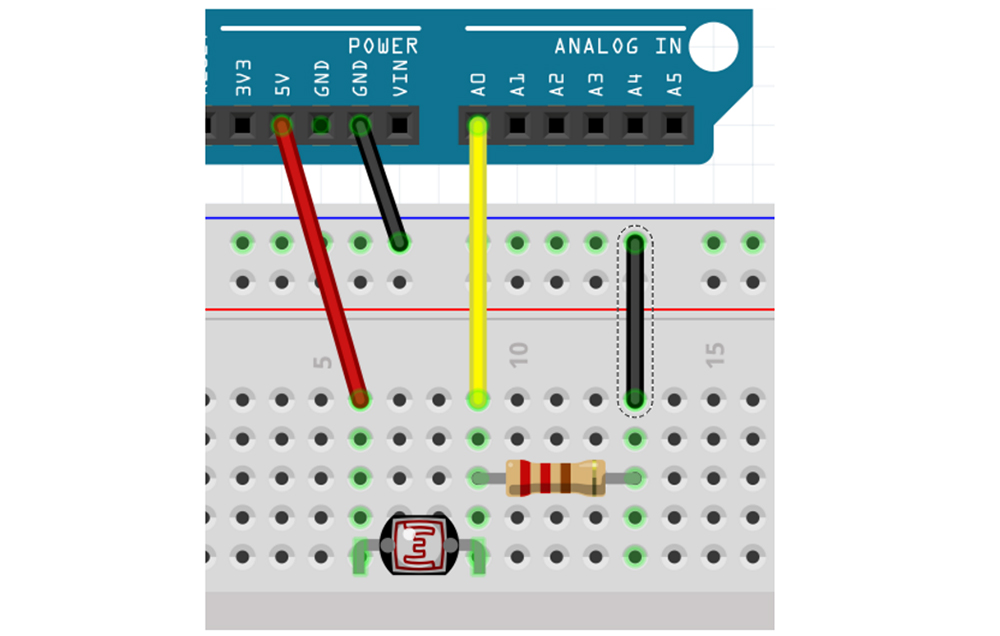

1. Realiza el montaje de la resistencia LDR y la resistencia de 100 KOhms en la protoboard, de acuerdo al siguiente diagrama, aquí emplearemos los jumpers, la LDR y la resistencia.

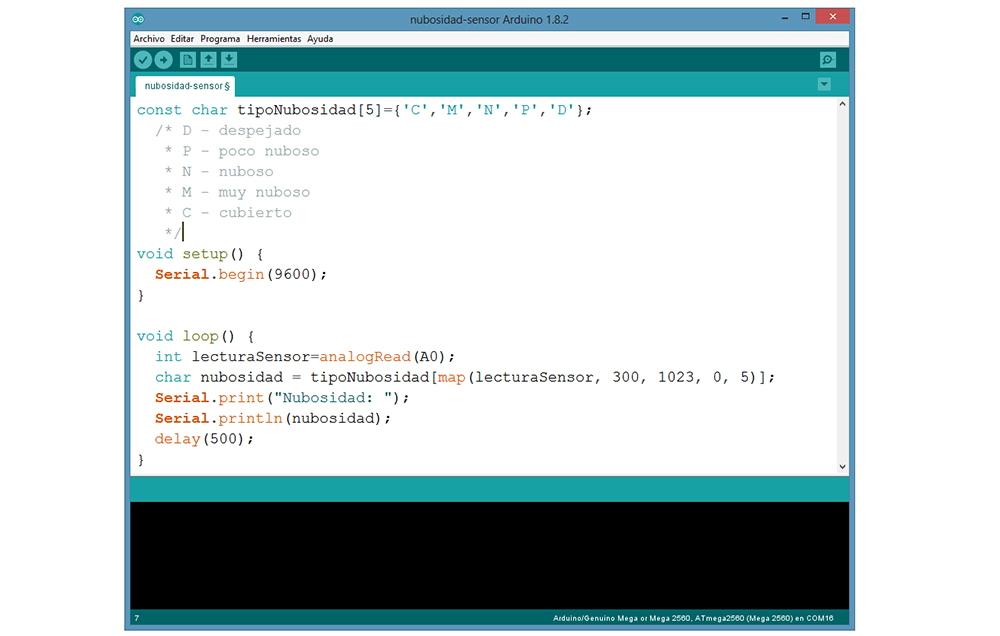

2. Copia el código de ejemplo de funcionamiento del sensor en el software de Arduino.

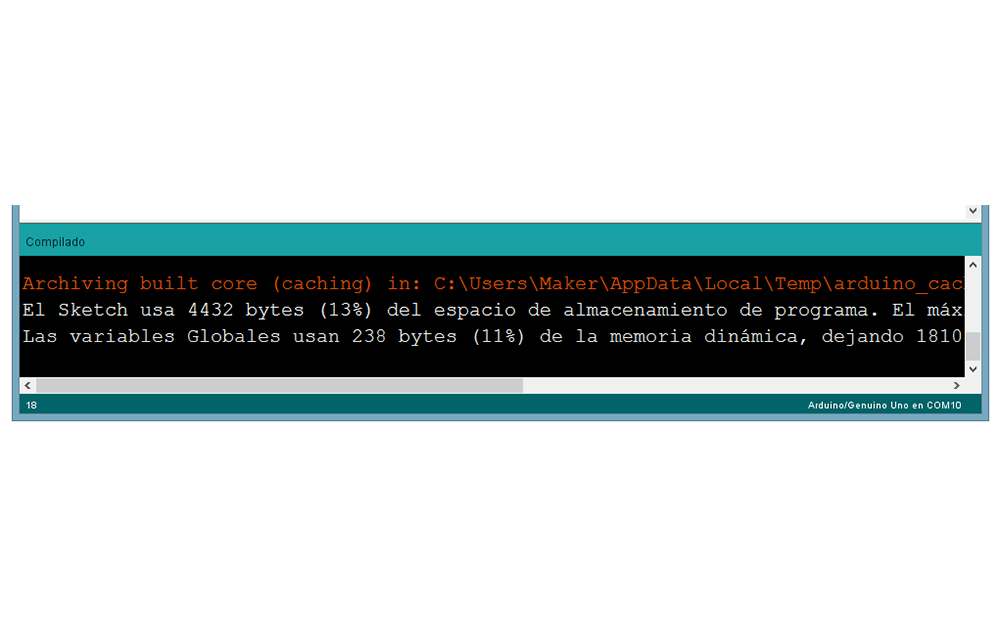

3. Da click en el icono de verificar para comprobar que el programa sea correcto, si es así después de unos segundos, aparecerá en la consola de mensajes algo parecido a esto.

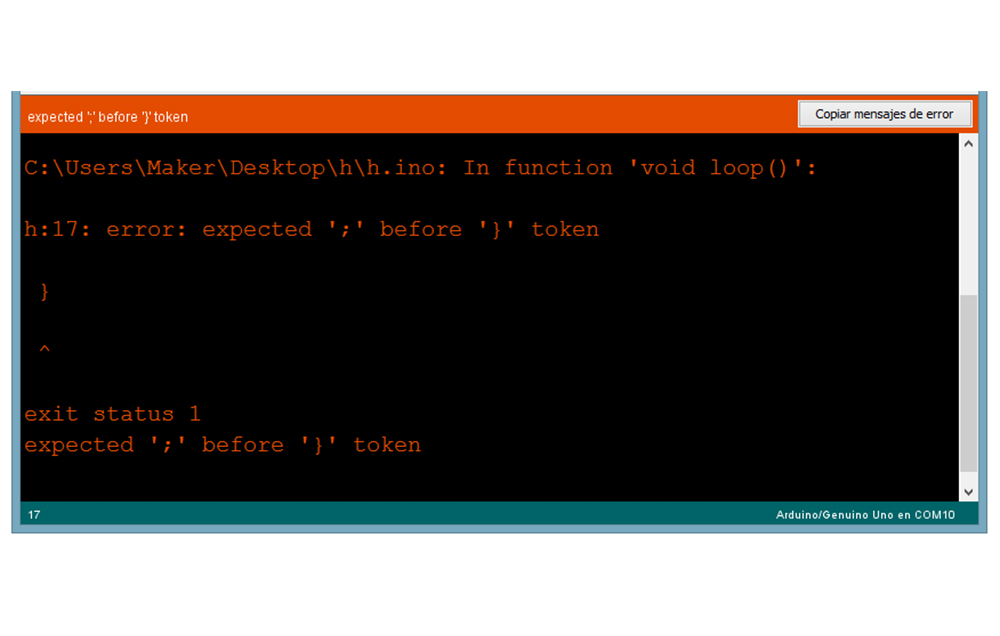

4. En caso contrario, podría aparecer un mensaje parecido a la siguiente imagen, en la cual trae un mensaje de error, y por lo general es un error de sintaxis.

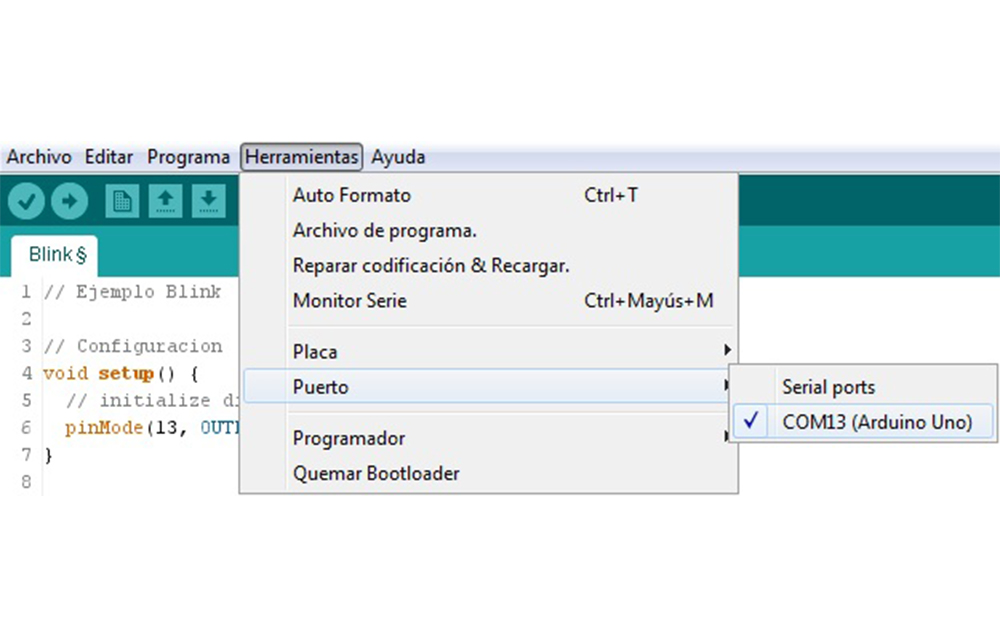

5. Con el Arduino conectado a la computadora, selecciona el puerto COM del Arduino, en la sección de Herramientas.

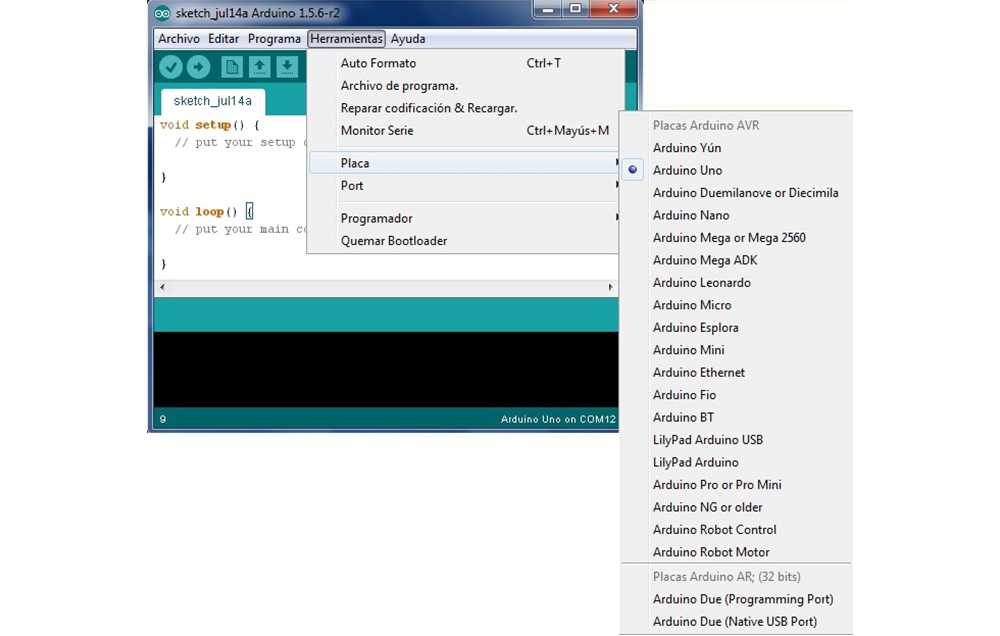

6. Con el Arduino conectado a la computadora, selecciona el tipo de placa Arduino que estamos ocupando, en la sección de Herramientas.

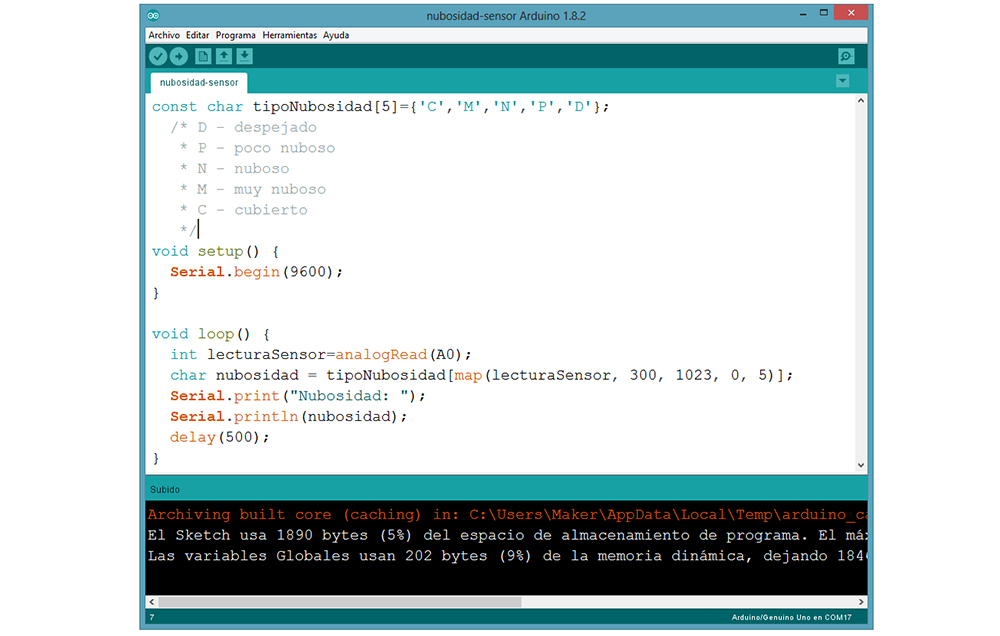

7.Da click en el icono de subir, para cargar el programa en Arduino, si todo sale bien, aparecerá un mensaje como este en la consola.

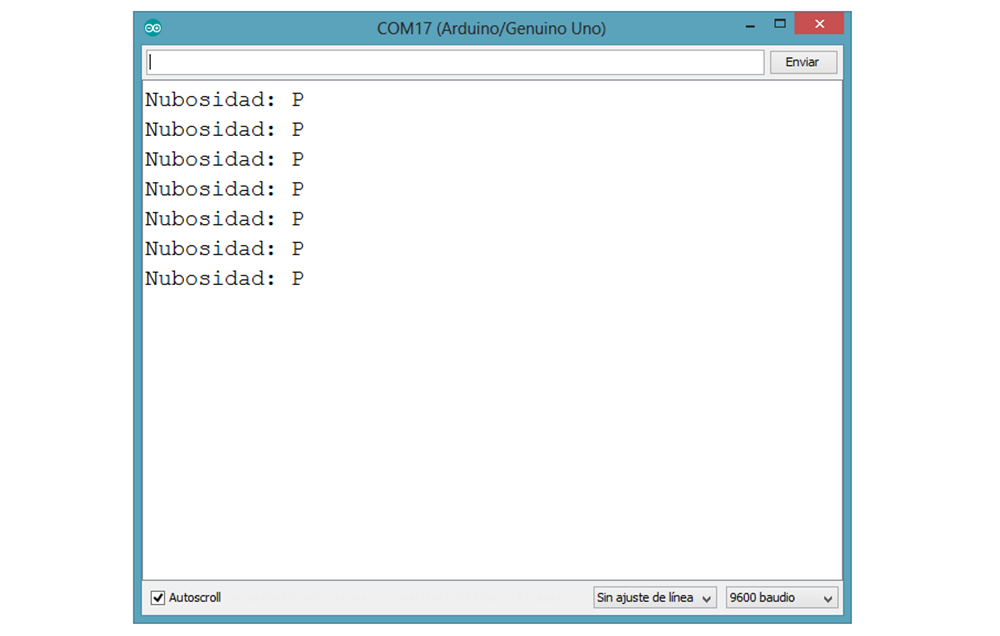

8. Abre la ventana de comunicación serial con el Arduino, da click en el icono de Monitor serial. Desplegará en pantalla la nubosidad que el sensor de luz registre en ese momento.
