Viento

Código ejemplo Descarga el código de arduino para implementar el anemómetro y la veleta.
Plantilla corte laser Obtén la plantilla para el corte láser para la elaboración de la veleta digital.
Impresión 3D Descarga el archivo para la impresión en 3D de la base del anemómetro digital y de la veleta.

Descarga el código de arduino para implementar el anemómetro y la veleta.

Obtén la plantilla para el corte láser para la elaboración de la veleta digital.

Descarga el archivo para la impresión en 3D de la base del anemómetro digital y de la veleta.


Experimento 1

Anemómetro

Materiales:

  1. Sensor efecto hall
  2. Base 3D del anemometro
  3. Imán de 5mm x 3mm
  4. Estireno de 50x20 o tres portadas de engargolados
  5. Balero de 8mm de diámetro interior por 22 de diámetro exterior
  6. 20 cm de barra de acrílico de 8 mm
  7. 3 cm de barra de acrílico de 8 mm
  8. Tres medios anillos de PVC altura de 1 cm por 4 pulgadas de diametro
  9. Tubo de PVC de 1” de grosor por 21 cm de largo
  10. Tubo de PVC de 1” de grosor por 5 cm de largo
  11. Base de acrílico para sensor de efecto hall
  12. Codo de PVC para tubo de 1”
  13. Placa Arduino UNO
  14. Tres jumpers macho-hembra
  15. Computadora con el software de Arduino
  16. Pistola de silicón caliente y silicón
  17. Pegamento de uso general de secado rápido

Experimento 1

Anemómetro

Materiales:

  1. Sensor efecto hall
  2. Base 3D del anemometro
  3. Imán de 5mm x 3mm
  4. Estireno de 50x20 o tres portadas de engargolados
  5. Balero de 8mm de diámetro interior por 22 de diámetro exterior
  6. 20 cm de barra de acrílico de 8 mm
  7. 3 cm de barra de acrílico de 8 mm
  8. Tres medios anillos de PVC altura de 1 cm por 4 pulgadas de diametro
  9. Tubo de PVC de 1” de grosor por 21 cm de largo
  10. Tubo de PVC de 1” de grosor por 5 cm de largo
  11. Base de acrílico para sensor de efecto hall
  12. Codo de PVC para tubo de 1”
  13. Placa Arduino UNO
  14. Tres jumpers macho-hembra
  15. Computadora con el software de Arduino
  16. Pistola de silicón caliente y silicón
  17. Pegamento de uso general de secado rápido

Instrucciones [+]

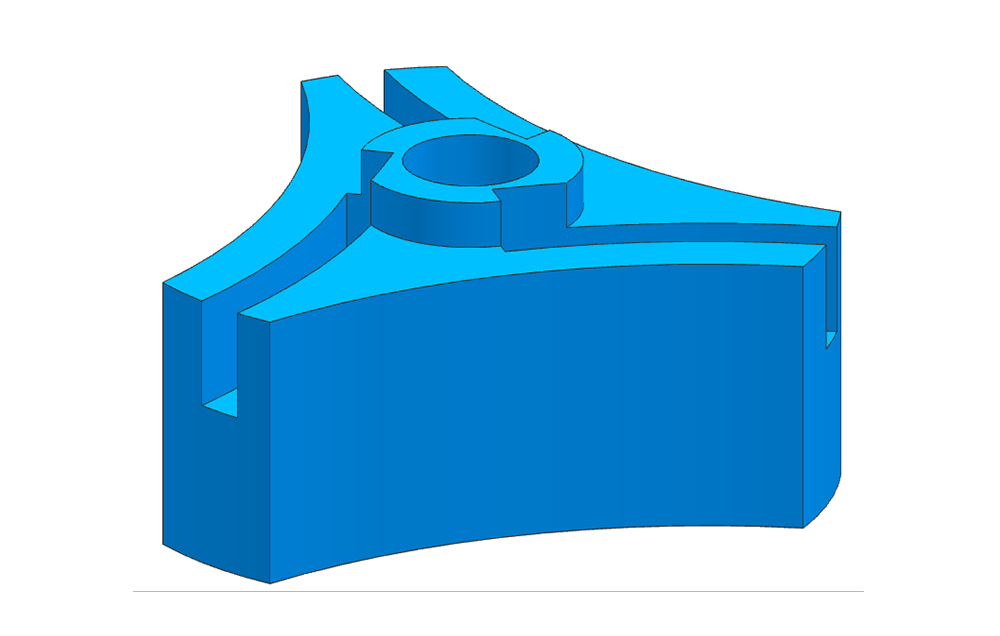

1.Descarga de la página el archivo 3D de la base para tu anemómetro e imprimelo, con un relleno de 10% es más que suficiente.

2.Pega la varilla de acrílico en la base de impresión 3D del anemómetro.

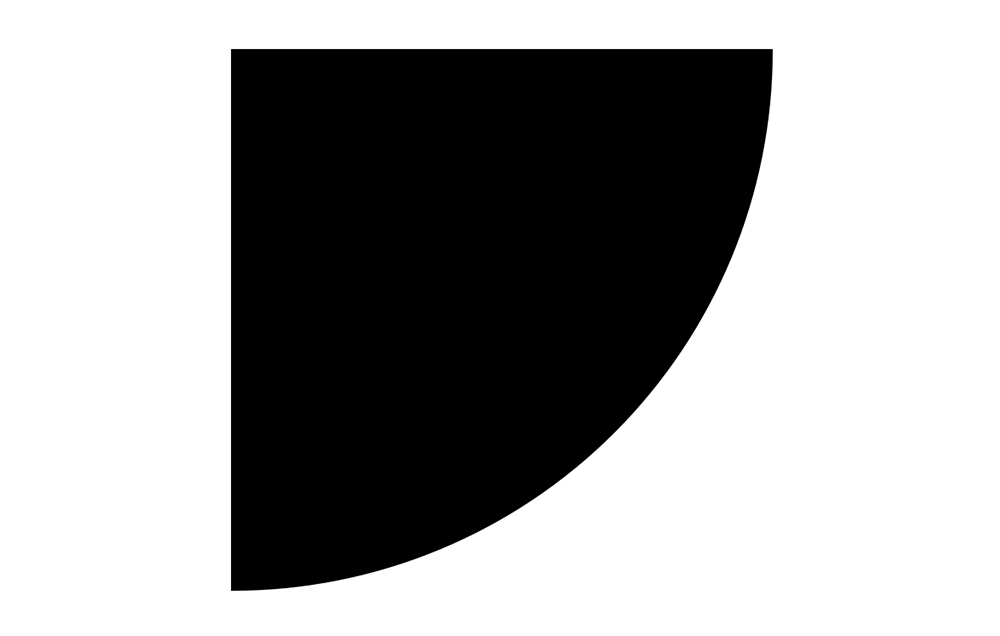

3.Recorta 3 aletas para el anemómetro, guiate de la plantilla de la página web, te recomendamos usar plack o un material plástico.

4.Pegar un medio anillo de PVC a las aletas recortadas del molde, realizar el pegado por el lado recto.

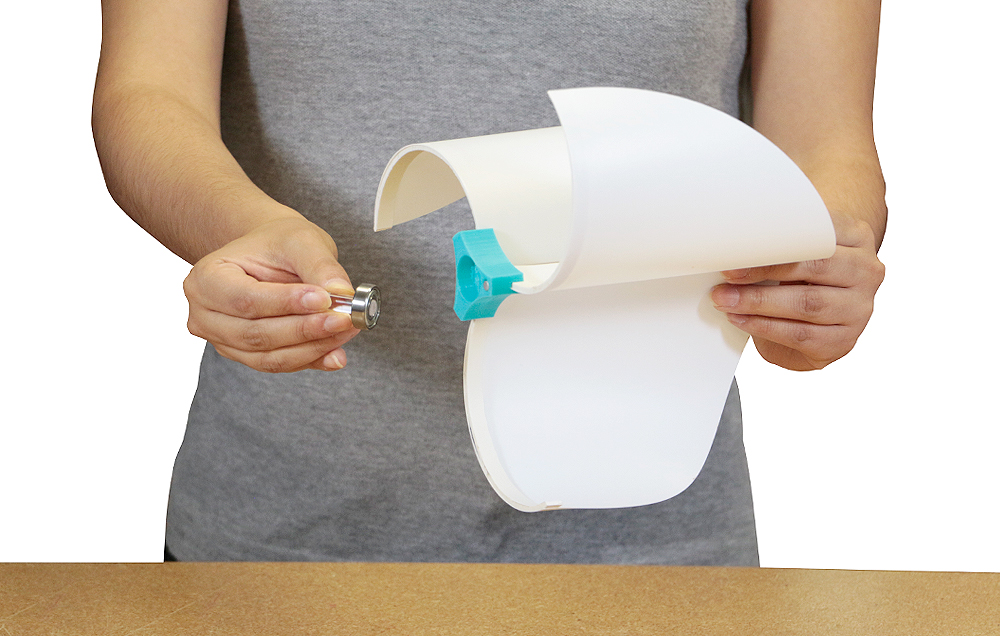

5.Pegar el imán en la ranura correspondiente de la base del anemómetro impresa en 3D.

6.Pegar las aletas en el molde de impresión 3D, poner adhesivo entre la base la varilla de acrílico y las aletas.

7.Pegar el eje y el rodamiento en la parte inferior de la base del anemómetro.

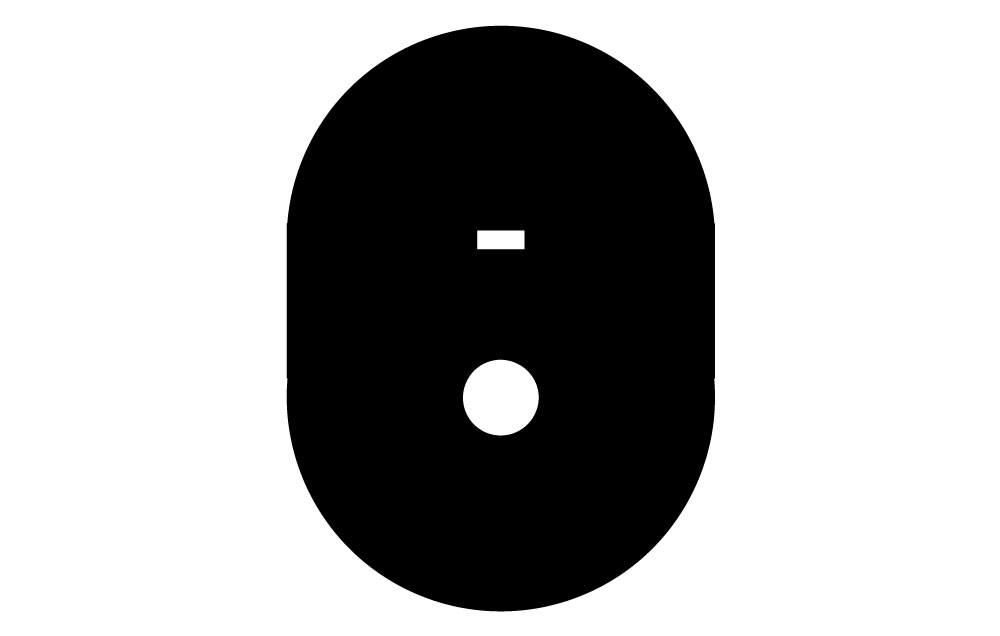

8.Descarga la base para el sensor de efecto hall y cortala en acrílico de 3mm.

9.Pegar el sensor a la base de acrílico, el sensor va en el agujero más pequeño, aquel que está fuera del centro de la base.

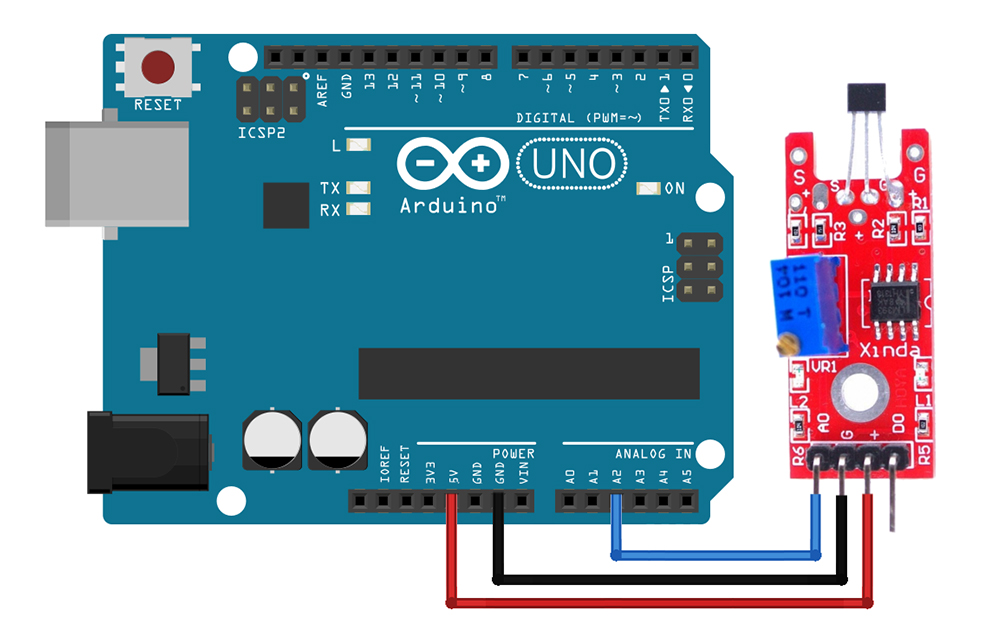

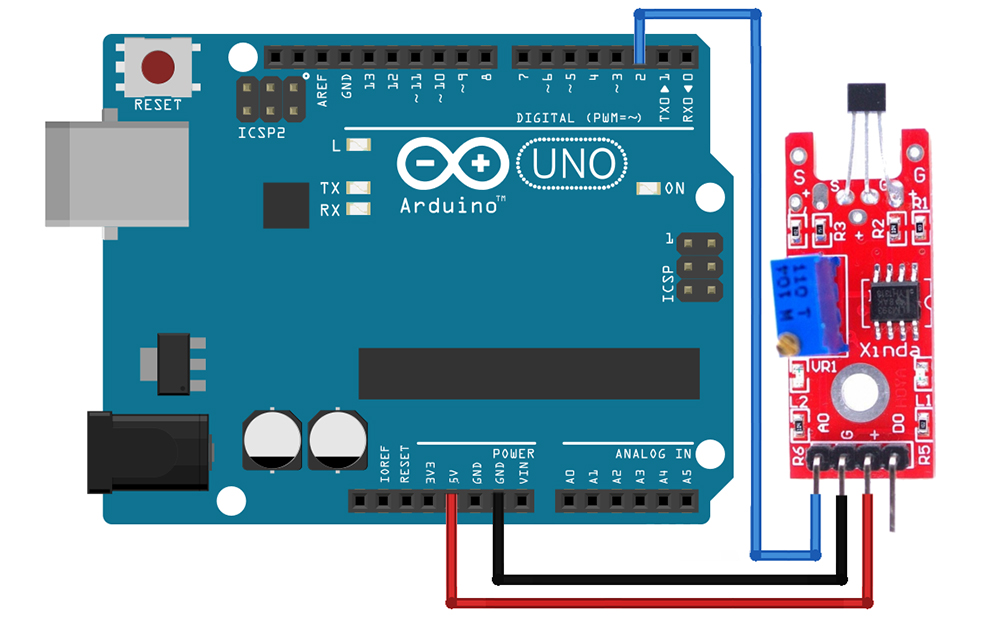

10.Realizar la conexión del sensor con el arduino como se muestra en el diagrama.

11.Pegar con silicón la base del sensor con el codo de PVC de 1”.

12.Unir la base del sensor con el eje del anemómetro.

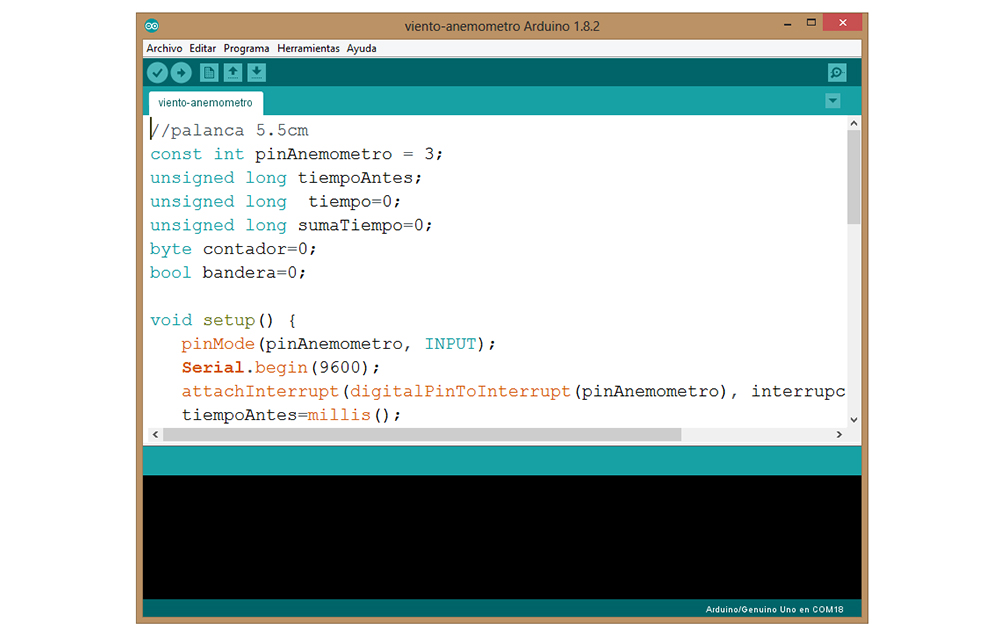

13.Copiar el código de ejemplo de funcionamiento del sensor en el software de Arduino.

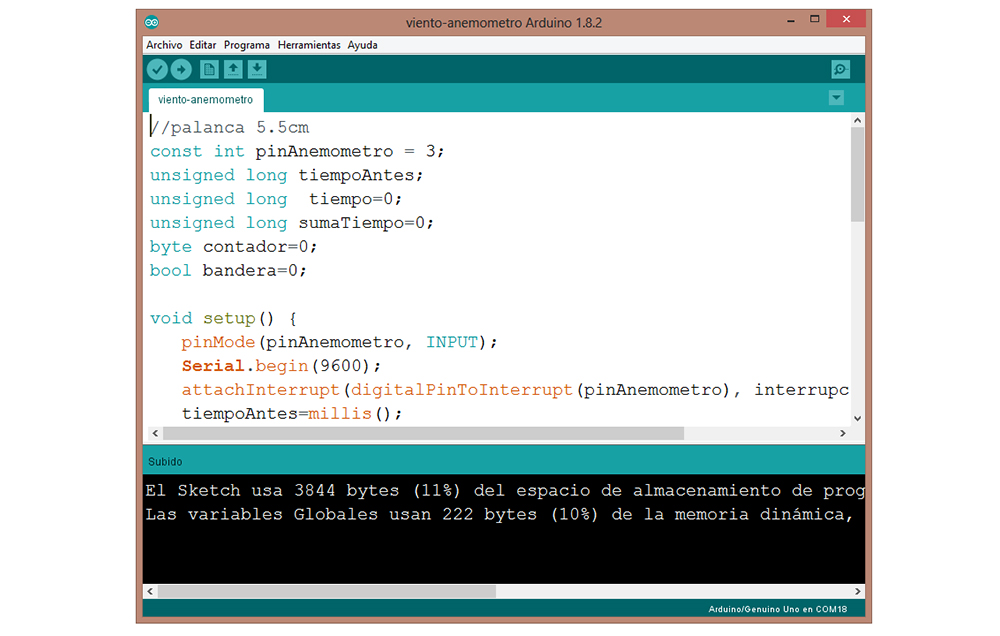

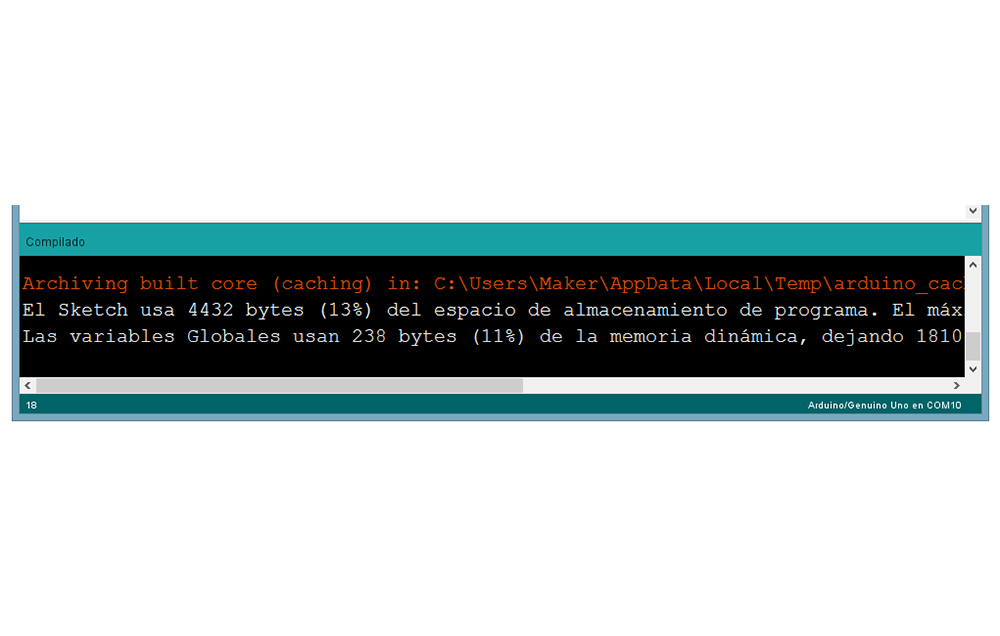

14.Da click en el icono de verificar para comprobar que el programa sea correcto, si es así después de unos segundos, aparecerá en la consola de mensajes algo parecido a esto.

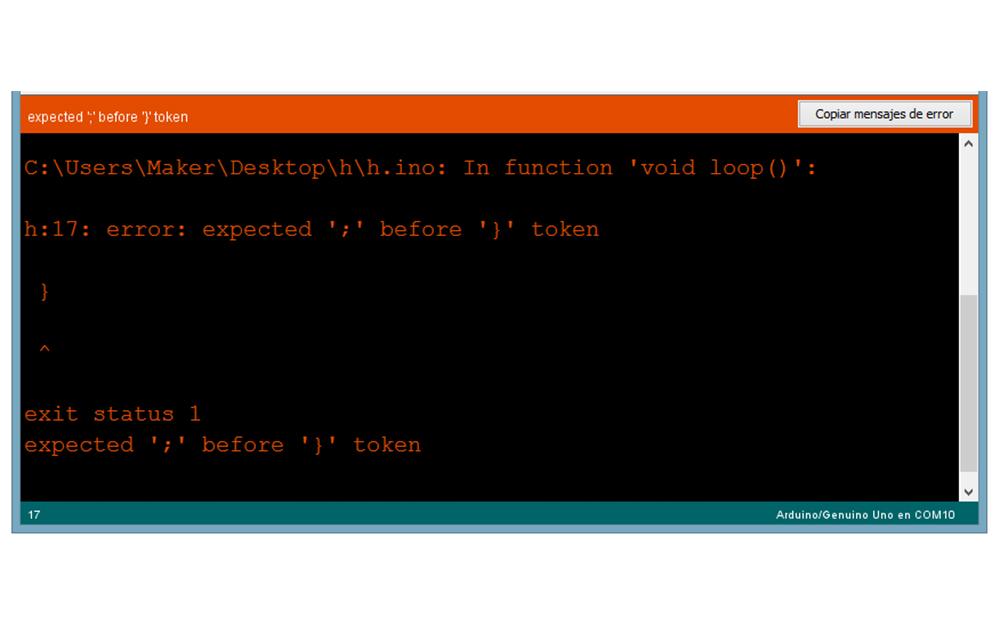

15.En caso contrario, podría aparecer un mensaje parecido a la siguiente imagen, en la cual trae un mensaje de error, y por lo general es un error de sintaxis.

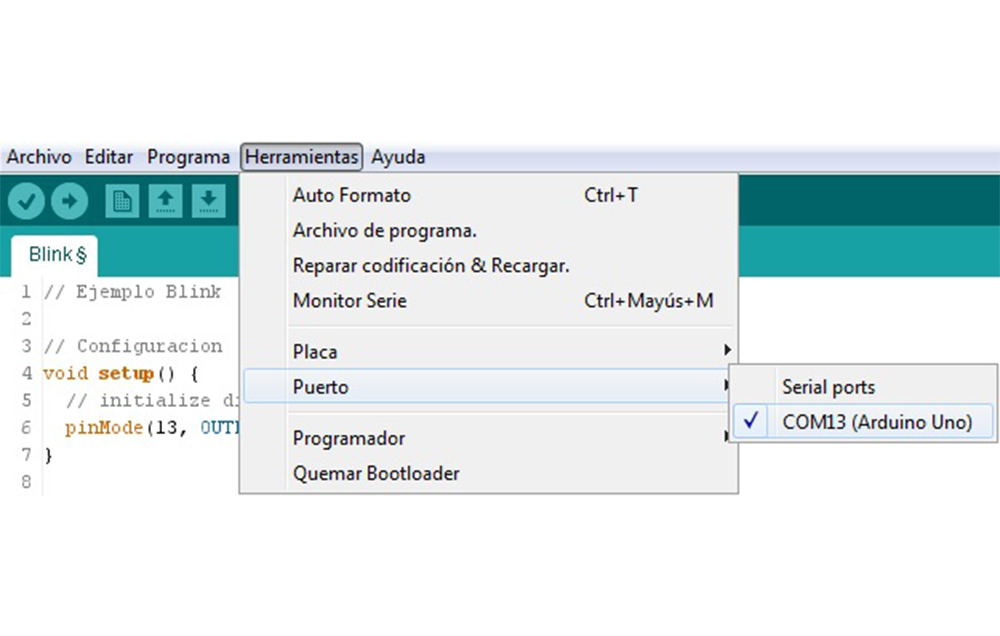

16.Con el Arduino conectado a la computadora, seleccionar el puerto COM del Arduino, en la sección de Herramientas.

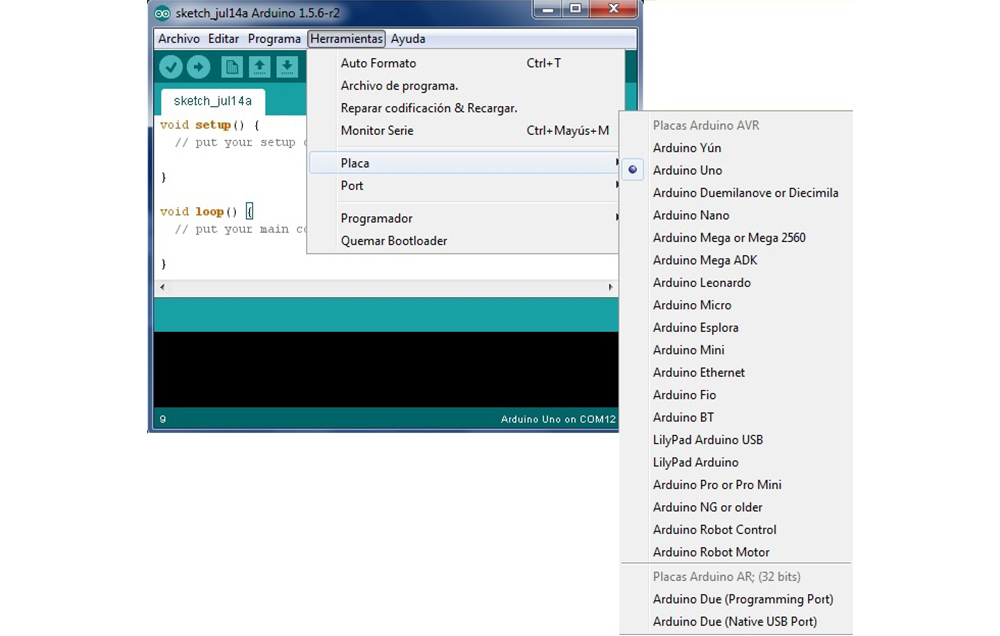

17.Con el Arduino conectado a la computadora, seleccionar el tipo de placa Arduino que estamos ocupando, en la sección de Herramientas.

18.Da click en el icono de subir, para cargar el programa en Arduino, si todo sale bien, aparecerá un mensaje como este en la consola.

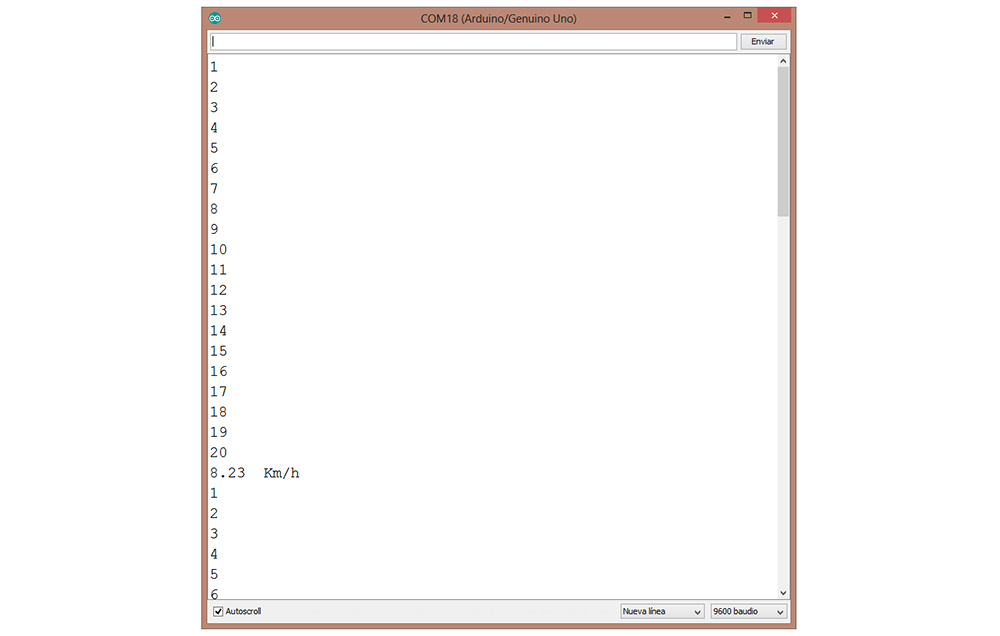

19.Abrir la ventana de comunicación serial con el Arduino, dando click en el icono de Monitor serial. Desplegará el valor del contador, para poder observar cuando se cumplan las 20 interrupciones que son equivalentes a las 20 vueltas, una vez que se cumplan se mostrará en pantalla el valor de la velocidad.


Experimento 2

Veleta

Materiales:

  1. Sensor efecto hall
  2. Base 3D de la veleta
  3. Ocho imanes de 5 mm x 3 mm
  4. Balero de 8mm de diámetro interior por 22 de diámetro exterior
  5. Barra de acrilico de 8mm de grosor por 5 cm de largo
  6. Placa Arduino UNO
  7. Tres jumpers macho-hembra
  8. Computadora con el software de Arduino
  9. Tubo de PVC de 1” de grosor por 21 cm de largo
  10. Tubo de PVC de 1” de grosor por 5 cm de largo
  11. Codo de PVC para tubo de 1”
  12. Pistola de silicón caliente y silicón
  13. Pegamento de uso general de secado rápido
  14. Base de acrílico para sensor de efecto hall

Experimento 2

Veleta

Materiales:

  1. Sensor efecto hall
  2. Base 3D de la veleta
  3. Ocho imanes de 5 mm x 3 mm
  4. Balero de 8mm de diámetro interior por 22 de diámetro exterior
  5. Barra de acrilico de 8mm de grosor por 5 cm de largo
  6. Placa Arduino UNO
  7. Tres jumpers macho-hembra
  8. Computadora con el software de Arduino
  9. Tubo de PVC de 1” de grosor por 21 cm de largo
  10. Tubo de PVC de 1” de grosor por 5 cm de largo
  11. Codo de PVC para tubo de 1”
  12. Pistola de silicón caliente y silicón
  13. Pegamento de uso general de secado rápido
  14. Base de acrílico para sensor de efecto hall

Instrucciones [+]

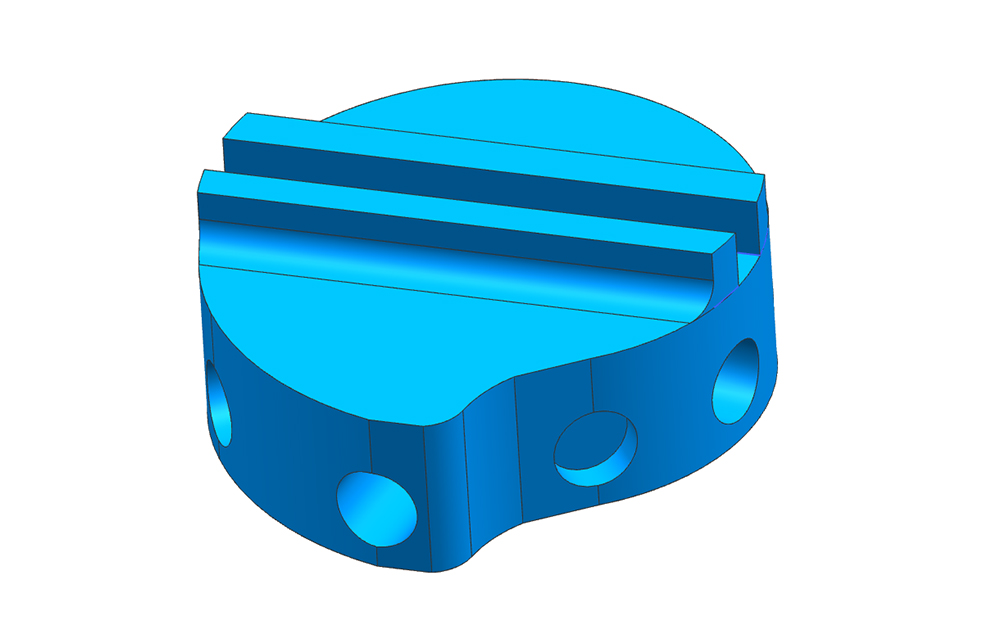

1.Descarga de la página el archivo 3D de la base para tu veleta e imprimelo, con un relleno de 10% es más que suficiente.

2.Pegar en cada hueco de la base de la veleta un imán de 5 mm.

3.Pegar el balero con el eje a la base de impresión de la veleta.

4.Bajar la plantilla de la veleta, cortar la veleta en acrilico en acrílico de 3mm.

5.Pega la veleta de acrílico, en la base de impresión 3D.

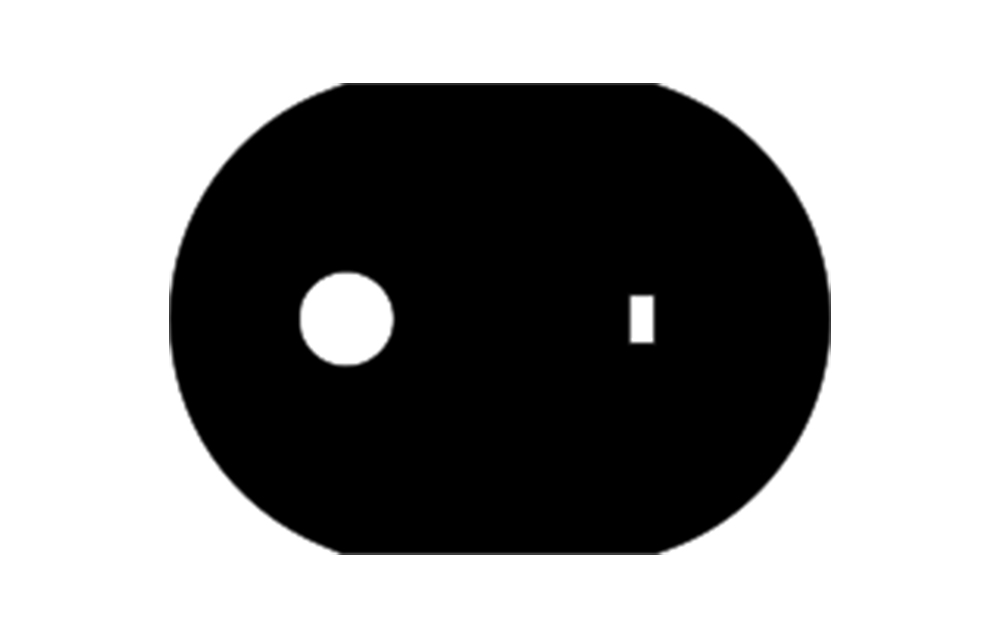

6.Descarga la base para el sensor de efecto hall y cortarla en acrílico de 3mm.

7.Pegar con silicón el sensor a su base, el sensor va en el agujero más pequeño.

9.Realizar la conexión del sensor con el arduino como se muestra en el diagrama.

8.Pegar la base de acrílico con el codo de PVC, cubriendo el sensor para protegerlo.

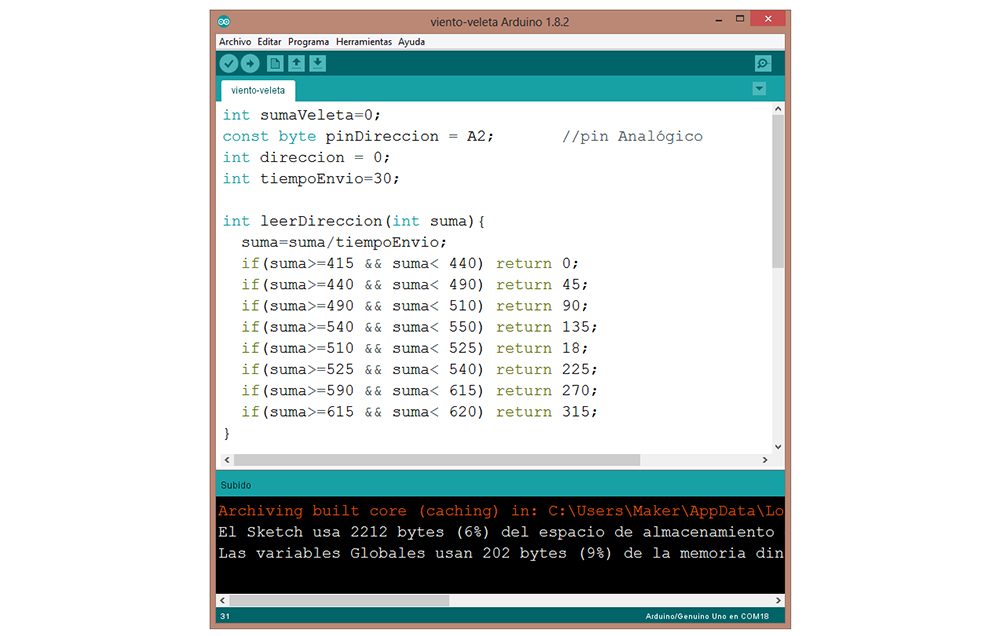

10.Copiar el código de ejemplo de funcionamiento del sensor en el software de Arduino.

11.Da click en el icono de verificar para comprobar que el programa sea correcto, si es así después de unos segundos, aparecerá en la consola de mensajes algo parecido a esto.

12.En caso contrario, podría aparecer un mensaje parecido a la siguiente imagen, en la cual trae un mensaje de error, y por lo general es un error de sintaxis.

13.Con el Arduino conectado a la computadora, seleccionar el puerto COM del Arduino, en la sección de Herramientas.

14.Con el Arduino conectado a la computadora, seleccionar el tipo de placa Arduino que estamos ocupando, en la sección de Herramientas.

15.Da click en el icono de subir, para cargar el programa en Arduino, si todo sale bien, aparecerá un mensaje como este en la consola.

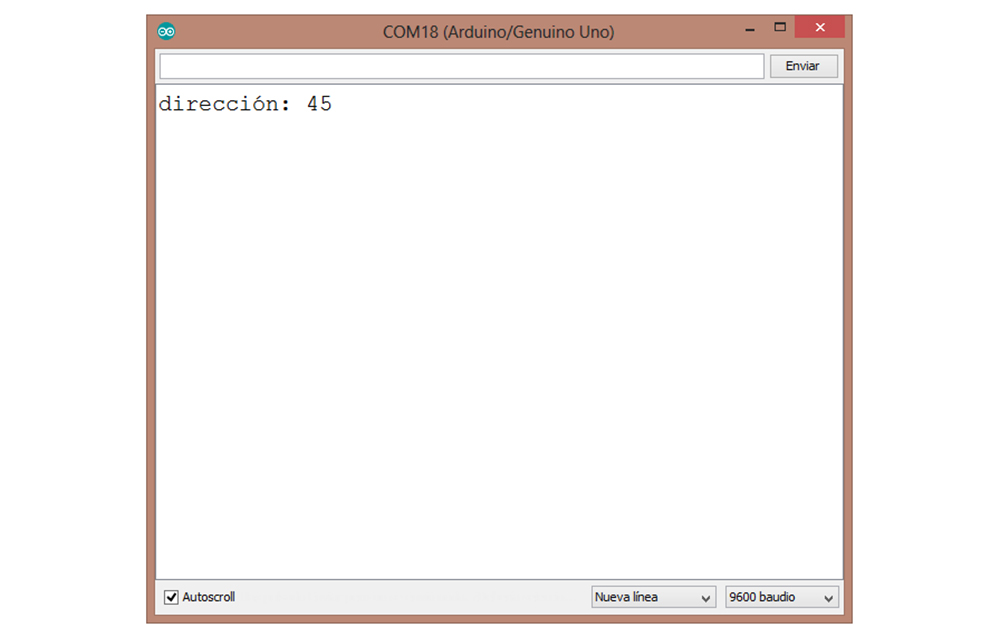

16.Abrir la ventana de comunicación serial con el Arduino, dando click en el icono de Monitor serial. Toma en cuenta que el valor se mostrará cada 30 segundos. Se imprimirá en pantalla el ángulo de la dirección del viento.
